Antena LTE/5G — jak wybrać i wycelować (dookólna, kierunkowa, MIMO, dBi)

Po co w ogóle antena zewnętrzna

Antena to element pasywny: nie wzmacnia sygnału „od siebie", tylko skuteczniej zbiera ten, który fizycznie do Ciebie dociera — jak lepiej ustawione, większe „ucho". Dlatego ma sens tam, gdzie sygnał jest słaby, ale obecny: wyniesiona na zewnątrz i skierowana w stronę masztu zbiera znacznie więcej niż mała antena wbudowana w router stojący w pokoju. To w pełni legalne i często najtańszy sposób na realną poprawę odbioru.

Jeśli zastanawiasz się, czy w Twojej sytuacji potrzebny jest cały zestaw (router + antena), zacznij od poradnika internet na wsi i działce — jak złapać zasięg. Tu zakładamy, że antena ma sens, i skupiamy się na jej wyborze i ustawieniu.

Dookólna czy kierunkowa?

To pierwsza decyzja. Obie mają swoje zastosowania:

W praktyce: jeśli mieszkasz na wsi czy działce, gdzie najbliższy maszt jest w jednym, znanym kierunku — wybierz kierunkową. Jeśli jesteś w zabudowie, gdzie sygnał przychodzi z kilku stron i jest „średni, ale jest" — dookólna bywa wygodniejsza i wystarczająca.

Najważniejsze kryterium: zakres częstotliwości

To najczęstszy błąd przy zakupie. Antena musi obejmować pasma, w których faktycznie nadaje Twój maszt. W Polsce internet mobilny pracuje m.in. na:

• LTE: 800, 900, 1800, 2100, 2600 MHz (na wsi podstawą zasięgu jest zwykle 800 MHz),
• 5G: 700, 2100, 2600 oraz 3400–3800 MHz (pasmo n78, „3600", C-band).

Stąd dwie pułapki. Po pierwsze, tanie „anteny LTE" często kończą zakres na 2700 MHz — dla szybkiego 5G na 3600 MHz są bezużyteczne, bo fizycznie nie odbierają tych częstotliwości. Po drugie, hasło „antena 5G" bez podanego zakresu nic nie znaczy — „5G" działa zarówno na 700 MHz, jak i na 3600 MHz, a to skrajnie różne wymagania. Liczy się wyłącznie konkretny zakres MHz w specyfikacji.

Zasada: najpierw sprawdź na mapie, w jakich pasmach nadaje Twój najbliższy maszt (filtry technologii i częstotliwości), a potem dobierz antenę, której zakres te pasma obejmuje. Gdzie w widmie leżą poszczególne pasma, tłumaczymy w artykule o pasmach częstotliwości w Polsce. Jeśli celujesz konkretnie w 5G n78, zajrzyj do poradnika jak poprawić słaby zasięg 5G (antena/router n78).

MIMO — dwa tory zamiast jednego

Nowoczesne sieci LTE i 5G nadają kilkoma strumieniami danych jednocześnie (technika MIMO). Żeby to wykorzystać, antena powinna mieć dwa złącza (oznaczenie „MIMO 2×2") — a router dwa gniazda antenowe. Antena z jednym wyjściem podłączona do jednego gniazda ogranicza prędkość, bo router korzysta wtedy tylko z połowy swoich możliwości.

W antenach MIMO dwa tory mają zwykle różną polaryzację (np. ±45°), co pomaga rozdzielić strumienie i podnieść przepustowość. Dla Ciebie najważniejszy praktyczny wniosek jest prosty: wybierz antenę MIMO 2×2 i podłącz oba przewody do obu gniazd routera. Modele 4×4 spotyka się rzadziej i w warunkach domowych zysk z nich bywa niewielki — 2×2 to rozsądny standard.

Zysk anteny (dBi) — co naprawdę znaczy

Zysk (w dBi) mówi, jak mocno antena „skupia" odbiór w wybranym kierunku w porównaniu z anteną odniesienia. Większy zysk to mocniejszy sygnał z tej strony, w którą antena patrzy — ale jest haczyk: im wyższy zysk, tym węższa wiązka. Antena o bardzo dużym zysku zbiera świetnie, lecz tylko z wąskiego wycinka, więc musi być precyzyjnie wycelowana; drobne przesunięcie potrafi popsuć efekt.

Dwie rzeczy, na które trzeba uważać:

• Zysk zależy od pasma. Producent często podaje najwyższą wartość dla niskich częstotliwości. Sprawdź, czy deklarowany zysk dotyczy zakresu, którego naprawdę używasz (np. 3,5 GHz), a nie tylko 800 MHz.
• Marketingowe dBi. Astronomiczne wartości z tanich ofert bywają mocno zawyżone. Realny, uczciwie podany zysk i obejmujący właściwe pasmo zakres są ważniejsze niż największa liczba w tytule aukcji.

Praktycznie: kierunkowa antena o umiarkowanym, rzetelnie podanym zysku, którą da się dobrze wycelować, pobije „cudowną" antenę z zawyżonym dBi ustawioną „mniej więcej w tę stronę".

Złącza i kabel — gdzie ucieka sygnał

Najlepsza antena nic nie da, jeśli nie podłączysz jej do routera albo stracisz sygnał na kablu. Zwróć uwagę na:

• Typ złącza. Routery CPE mają zwykle gniazda SMA, a małe modemy/routery mobilne — TS9 lub CRC9. Anteny zewnętrzne bywają też ze złączem N. Dopasuj złącza anteny do gniazd routera albo użyj przejściówki — to najczęstsze źródło „nie da się podłączyć".
• Długość i jakość kabla. Każdy metr przewodu to strata, a im wyższe pasmo, tym strata większa — na 3,5 GHz kiepski, długi kabel potrafi „zjeść" znaczną część zysku anteny. Prowadź kabel najkrótszą rozsądną trasą i nie przesadzaj z metrami.
• Szczelność na zewnątrz. Złącza na elewacji zabezpiecz przed wodą (taśma samowulkanizująca), by wilgoć nie psuła połączenia z czasem.

Jak wycelować antenę kierunkową

Celowanie to etap, który decyduje o wyniku — i najczęściej pomijany. Antena kierunkowa „na oko" działa słabo; ustawiona precyzyjnie potrafi zdziałać cuda. Postępuj tak:

• Znajdź najbliższy maszt na mapie i odczytaj kierunek (azymut) od swojego domu do stacji. Włącz filtry, by widzieć właściwe stacje — np. konkretnego operatora albo pasmo 3600 MHz, jeśli celujesz w szybkie 5G.
• Zamontuj antenę na zewnątrz, możliwie wysoko i z odsłoniętym widokiem na maszt, i obróć ją „twarzą" w odczytanym kierunku.
• Dostrajaj po parametrach. Obracaj antenę o kilka stopni, za każdym razem dając routerowi chwilę na odświeżenie. Obserwuj w panelu routera pola RSRP/SINR oraz informację o paśmie — wyższy SINR oznacza lepsze wycelowanie. Zostaw ustawienie z najlepszym, stabilnym wynikiem i dokręć mocowanie.

Cały proces lokalizowania nadajnika i odczytu jego danych rozpisujemy w artykule jak sprawdzić maszt w okolicy.

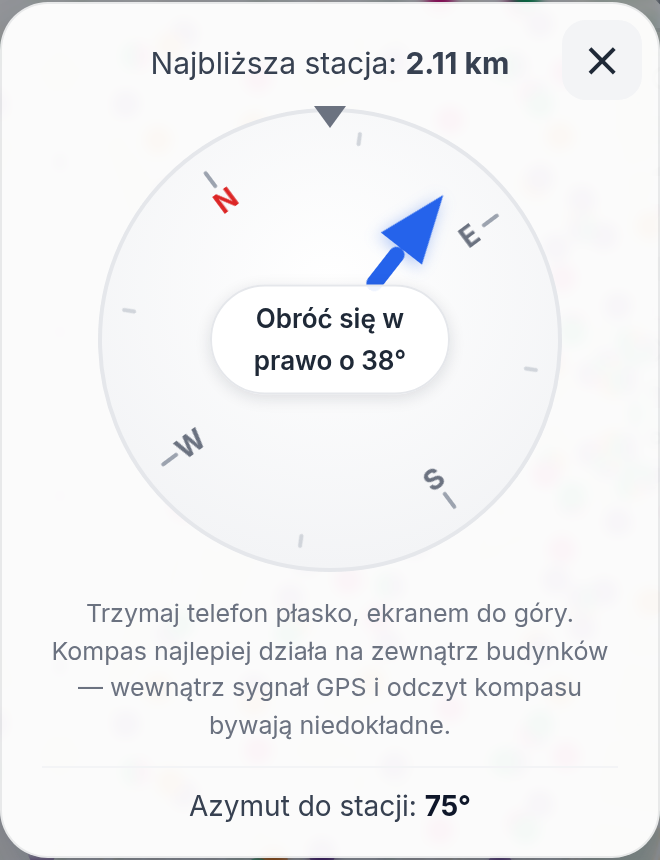

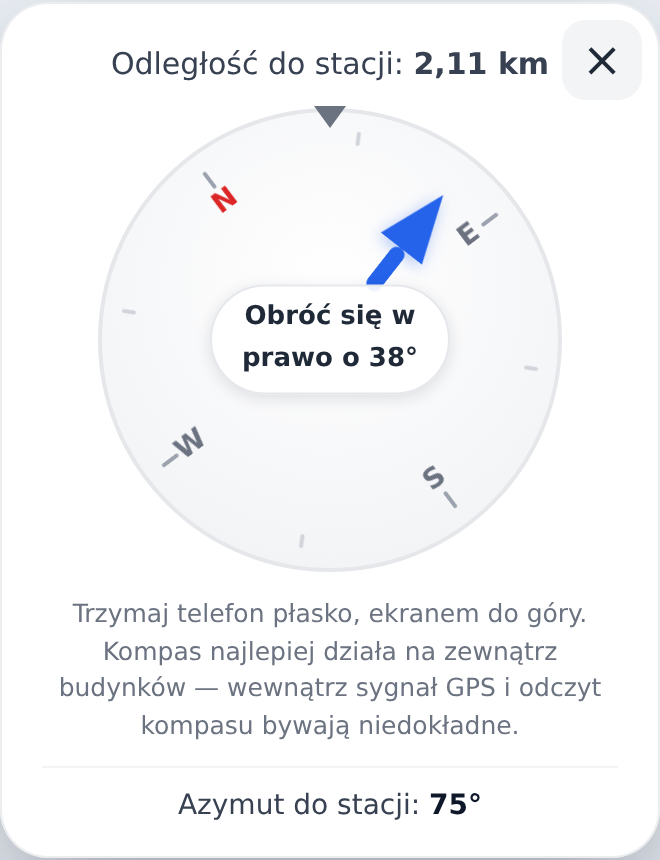

Mobilny kompas — wycelowanie wprost z telefonu

Żeby ułatwić ten krok, nasza mapa ma na telefonach wbudowany kompas do najbliższej stacji. Po dotknięciu ikony kompasu aplikacja ustala Twoją lokalizację, znajduje najbliższą widoczną stację (zgodnie z aktualnymi filtrami) i pokazuje pełnoekranową tarczę: strzałka wskazuje kierunek do masztu, a podpis podpowiada, w którą stronę się obrócić („Obróć się w prawo / w lewo o X°"), aż pojawi się komunikat, że patrzysz w stronę stacji (telefon przy tym delikatnie zawibruje). U dołu zobaczysz dystans i azymut do stacji.

To funkcja mobilna (wymaga czujnika orientacji w telefonie). Trzymaj telefon płasko, ekranem do góry, i korzystaj z kompasu na zewnątrz — wewnątrz budynku odczyt GPS i kompasu bywa niedokładny. Kompas daje świetny punkt wyjścia dla azymutu anteny; ostateczne, precyzyjne wycelowanie i tak dostrajasz po parametrach RSRP/SINR w routerze. Pamiętaj też, że kompas wskazuje stację najbliższą — czasem lepszy odbiór da nieco dalszy maszt z „czystszym" widokiem (bez wzgórza czy wysokiej zabudowy po drodze), co ocenisz właśnie na mapie.

Antena to nie wzmacniacz — ważne ostrzeżenie

Nie myl pasywnej anteny z „wzmacniaczem sygnału", „repeaterem" czy „boosterem". To urządzenia aktywne, które retransmitują wzmocniony sygnał operatora — i ich samodzielne instalowanie oraz używanie jest w Polsce nielegalne. Prawo do ich stosowania mają wyłącznie operatorzy (lub podmioty działające na podstawie umowy z operatorem); prywatny użytkownik nie ma realnej ścieżki, by je zalegalizować. Źle ustawiony repeater do tego zakłóca sieć i pogarsza zasięg w okolicy.

Dlatego trzymaj się rozwiązań legalnych: pasywnej anteny i routera z gniazdami antenowymi. Szerzej o pułapce wzmacniaczy piszemy w poradniku jak poprawić słaby zasięg 5G (antena/router n78). A jeśli masz uporczywy problem z zasięgiem — zgłoś go swojemu operatorowi.

Z jakim routerem połączyć antenę

Antena to połowa zestawu — drugą jest router 5G/LTE (CPE) z gniazdami antenowymi i obsługą pasm, które masz w okolicy. Bez gniazd antenowych nie podłączysz anteny zewnętrznej, a właśnie ona daje największy skok jakości przy słabym sygnale. Doborowi routera poświęcamy więcej miejsca w poradniku internet na wsi; poniżej dwa przykładowe modele z gniazdami antenowymi:

Najczęstsze błędy

• Zły zakres częstotliwości — antena „do 2700 MHz" pod 5G n78 (3,4–3,8 GHz) albo „antena 5G" bez podanego zakresu. Dobieraj pod pasma swojego masztu.
• Jeden tor zamiast MIMO — antena z jednym złączem lub podłączenie do jednego gniazda ogranicza prędkość. Wybierz MIMO 2×2 i wykorzystaj oba wejścia.
• Antena wewnątrz domu — ściany tłumią sygnał, zwłaszcza na wysokich pasmach. Montuj na zewnątrz.
• Brak celowania — kierunkowa „na oko" marnuje swój zysk. Użyj mapy i kompasu, potem dostrój po RSRP/SINR.
• Długi, kiepski kabel — strata na przewodzie rośnie z częstotliwością. Skracaj trasę, dbaj o jakość i szczelność złączy.
• Wzmacniacz/repeater zamiast anteny — jego samodzielne używanie jest w Polsce nielegalne (prawo do tego mają wyłącznie operatorzy), do tego szkodzi sieci.
